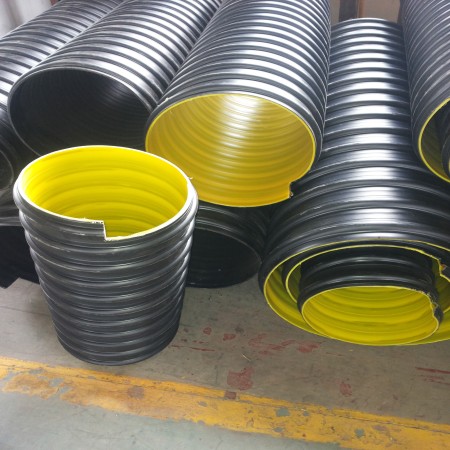

鋼帶增強螺旋波紋管定義: 以高密度聚乙烯(PE)為基體，用表面涂敷粘接樹脂的鋼帶成型為波形作為主要支撐結構，并與聚乙烯材料纏繞復合成整體的雙壁螺旋波紋管。
2、要求
1）適用于介質長期溫度不大于45℃。
2）埋地塑料排水管道要按柔性管的理論（管土共同發(fā)揮作用）進行設計。同時在設計狀態(tài)下管道垂直方向的變化不得大于管直徑的5％。
3）管材環(huán)剛度的選擇是塑料管道設計的一項重要指標，因此應從管道埋深、地面荷載、溝槽回填土的性質和壓實系數以及施工荷載等綜合考慮確定。盲目采用高環(huán)剛度不經濟。對車行道下埋深小于1.0m的管道，還應考慮管道變形對路面的影響。
4）外觀
管材內表面應平整，外部波形應規(guī)整；管材內外壁應無氣泡和可見雜質，熔縫無脫開。
管材在切割后的斷面應修整，無毛刺。
管材兩端鋼帶切口處應在管材的同一縱向線。
5）防腐層厚度
粘接樹脂和外層聚乙烯為鋼帶的防腐層，應符合CJ/T 225-2006標準中的有關規(guī)定。
6）管材的物理力學性能應符合表1的規(guī)定。
表1 管材的物理力學性能
|
項目 |
指標 |
|
|
環(huán)剛度(kN/m) |
SN8 |
≥8 |
|
SN12.5 |
≥12.5 |
|
|
SN16 |
≥16 |
|
|
沖擊性能 |
TIR≤10％ |
|
|
環(huán)柔性 |
無破裂，兩壁無脫開 |
|
|
烘箱試驗 |
無分層，無開裂 |
|
|
縫的拉伸強度 |
≥1460N |
|
7）材料
生產管材所用的原料應以聚乙烯(PE)樹脂為主，其中僅可加入為提高性能所必須的添加劑，聚乙烯的含量應在90％以上。按CJ/T 225-2006生產管材時可以摻入不超過10％的本廠同牌號的潔凈回用料。
聚乙烯的性能應符合表2的要求。
表2 聚乙烯（PE）材料性能
|
項目 |
要求 |
耐內壓（80℃，環(huán)應力3.9MPa，165h）
耐內壓（80℃，環(huán)應力2.8MPa，1000h） |
無破壞，無滲漏 |
|
熔體質量流動速率（5kg，190℃） |
≤1.0g/10min |
|
氧化誘導時間（200℃） |
≥20min |
|
密度 |
≥930kg/m |
|
耐環(huán)境應力開裂（F50）b條件 |
≥1000h |
|
彈性模量 |
≥800MPa |
|
用該原料擠出的實壁管進行試驗 |
|
鋼帶的物理性能應符合表3的要求，外觀應無油無銹，無飛邊毛刺。
表3 鋼帶性能
|
屈服強度 |
160～210MPa |
|
抗拉伸強度 |
270～350MPa |
|
伸長率 |
≥38％ |
粘接樹脂采用與聚乙烯和鋼帶粘接性好的樹脂，能滿足擠出涂敷要求，性能應符合表5的要求。
表4 粘接樹脂性能
|
項目 |
要求 |
|
密度 |
0.910～0.950 kg/m |
|
熔體質量流動速率（2.16kg，190℃） |
≤5.0g/10min |
|
剝離強度 |
≥70N/cm |
8）連接方式
管材可使用熱熔擠出焊接連接、熱收縮管(帶)連接、卡箍（哈夫套）連接和電熔帶連接等連接方式。必要時可以結合應用兩種連接方式。
